⚡️ Автоматичний вимикач: Повний гід з безпеки вашої електромережі

Чи замислювалися ви коли-небудь, що стоїть на варті вашої домашньої електроніки та побутової техніки 24/7? Це невеликий пристрій у вашому електрощитку — автоматичний вимикач. Його скромний вигляд оманливий: саме він запобігає катастрофічним наслідкам коротких замикань і небезпечних перевантажень мережі. Неправильно підібраний автомат може бути таким же небезпечним, як і його повна відсутність, тому важливо обирати лише якісні автоматичні вимикачі, що гарантують надійність. У цьому посібнику ми детально розберемо, як влаштований цей незамінний страж, чим відрізняються різні типи та класи пристроїв, і як зробити правильний вибір для забезпечення максимального захисту електромережі вашого будинку чи офісу. Ви навчитеся читати маркування на корпусі приладу та розуміти, який пристрій необхідний для підключення освітлення, розеток або потужного бойлера. Широкий вибір обладнання для будь-яких потреб ви можете знайти за посиланням: https://www.leroymerlin.ua/ru/f/avtomatychni-vymykachi.

⚙️ Як працює автоматичний вимикач: Подвійний захист

Серцем будь-якого сучасного автомата є комбінований розчеплювач, який забезпечує два рівні захисту. Ці два механізми працюють незалежно, але доповнюють один одного, створюючи надійний бар’єр проти більшості аварійних ситуацій.

• Тепловий розчеплювач (захист від перевантаження): Це біметалева пластина, яка нагрівається від протікання струму. Якщо ви увімкнули забагато потужних приладів, струм перевищить норму, пластина від нагріву повільно зігнеться і активує механізм відключення. Це захищає проводку від перегріву та оплавлення ізоляції, що може спричинити пожежу.
• Електромагнітний розчеплювач (захист від короткого замикання): Це котушка (соленоїд), яка реагує на миттєві, лавиноподібні стрибки струму, характерні для короткого замикання. Потужне магнітне поле миттєво виштовхує осердя, яке розмикає ланцюг за долі секунди, запобігаючи вибуху, пошкодженню техніки та займання.

📊 Ключові характеристики для правильного вибору

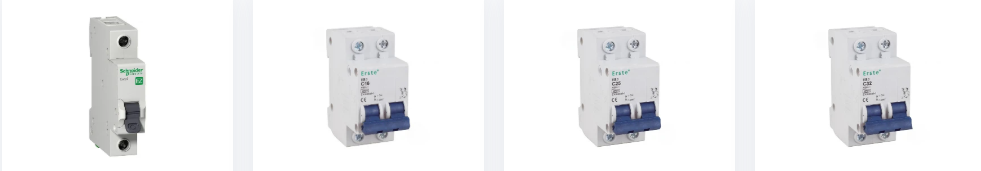

1. Кількість полюсів: 1, 2, 3 чи 4?

Полюс — це одна пара контактів (вхід/вихід) для одного провідника.

• Однополюсний (1P): Найпоширеніший варіант для однофазних мереж 220В. Встановлюється в розрив фазного дроту. Використовується для захисту окремих груп розеток або ліній освітлення.
• Двополюсний (2P): Одночасно розриває і фазний, і нульовий провідники. Обов’язково встановлюється як ввідний автомат на всю квартиру чи будинок в однофазній мережі. Також рекомендується для захисту потужних приладів (електроплита, бойлер, пральна машина), щоб гарантувати їх повне знеструмлення.

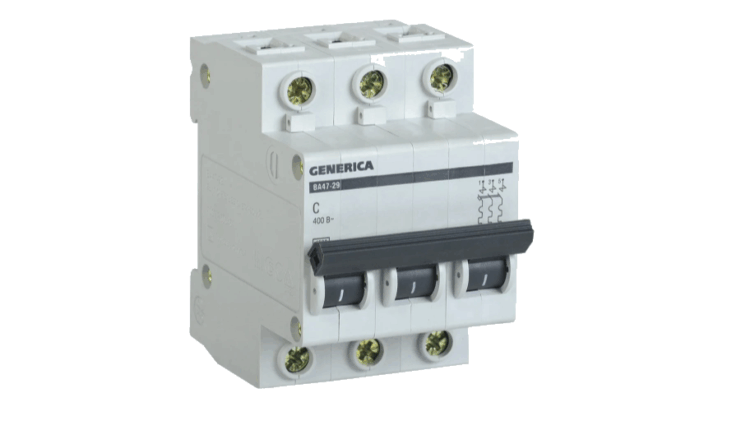

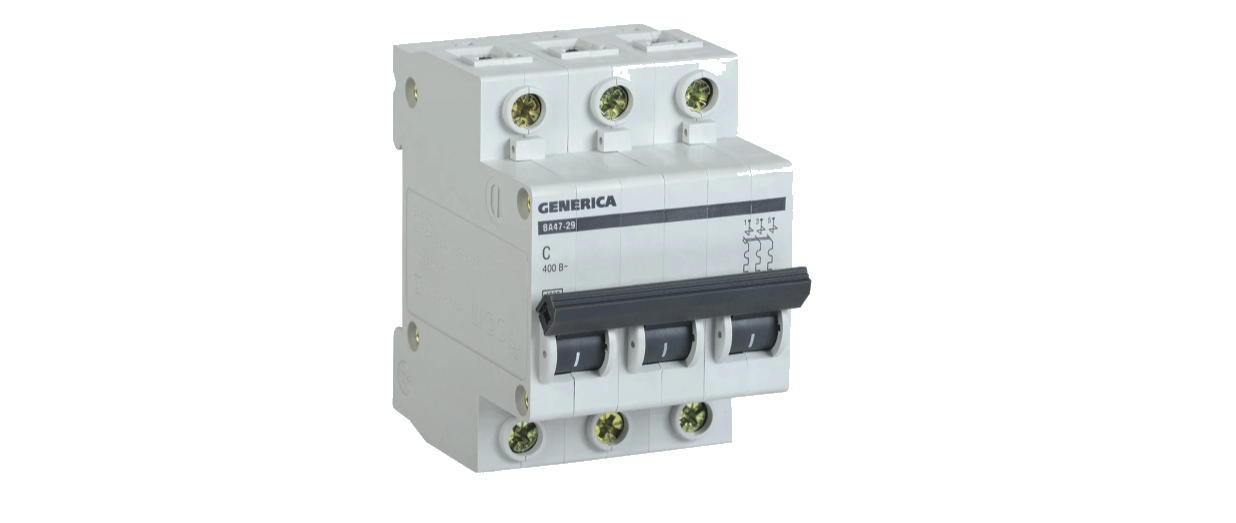

• Триполюсний (3P): Використовується в трифазних мережах (380В) для захисту трифазних споживачів без нульового провідника, наприклад, електродвигунів.
• Чотириполюсний (4P): Застосовується в трифазних мережах з нулем. Одночасно розриває три фази та нуль, забезпечуючи максимальний захист.

2. Номінальний струм (в Амперах)

Це головна цифра на автоматі (6, 10, 16, 25, 32, 40А). Вона вказує, який максимальний струм автомат може пропускати нескінченно довго, не вимикаючись.

Важливо! Номінал автомата обирають не за потужністю приладів, а за перерізом та матеріалом кабелю, який він захищає. Автомат має спрацювати раніше, ніж кабель почне плавитись. Якщо ви поставите на тонку проводку занадто потужний автомат (наприклад, 25А замість 16А), він не спрацює при перевантаженні, що призведе до пожежі.

3. Клас спрацювання (Часова-струмова характеристика)

Літера перед номіналом (B, C, D) вказує на чутливість електромагнітного розчеплювача до пускових струмів.

Це число в прямокутнику (наприклад, 4500, 6000, 10000А). Воно показує, який максимальний струм короткого замикання автомат здатний витримати і розімкнути, не зруйнувавшись. Для квартир та приватних будинків зазвичай достатньо значення 6000А (або 6кА). Автомати на 4500А вважаються менш надійними і часто використовуються в старих мережах або в цілях економії, що не рекомендується.

🧐 Автомат, ПЗВ чи дифавтомат: У чому різниця?

Це три різні пристрої, які часто плутають.

• Автоматичний вимикач: Захищає проводку та техніку від перевантаження та короткого замикання.
• ПЗВ (Пристрій Захисного Відключення) або УЗО: Захищає людину від ураження електричним струмом при витоку. Він не реагує на перевантаження чи КЗ. Тому ПЗВ завжди встановлюється в парі з автоматичним вимикачем.
• Диференційний автомат (Дифавтомат): Це гібрид, що поєднує в одному корпусі функції і автоматичного вимикача, і ПЗВ. Він захищає і людину, і проводку. Це зручне, хоч і дорожче рішення.

✍️ Типові помилки при виборі та монтажі

1. Завищення номіналу. Найпоширеніша і найнебезпечніша помилка. Якщо автомат “вибиває”, дехто ставить потужніший, не розібравшись у причині. Це рівнозначно видаленню захисту.
2. Неправильний вибір класу. Встановлення автомата класу D в квартирі призведе до того, що при КЗ він може не спрацювати, оскільки чутливість занадто низька для побутової мережі.
3. Неякісне затягування контактів. Поганий контакт у клемі автомата гріється, що може призвести до оплавлення корпусу, виходу з ладу пристрою і навіть займання в щитку.
4. Ігнорування селективності. У ланцюгу “ввідний автомат → груповий автомат” номінал ввідного має бути вищим, щоб при перевантаженні на одній лінії вимикався лише автомат цієї лінії, а не вся квартира.

⁉️🤔 Популярні питання та відповіді

1. Чому постійно спрацьовує автомат?

Причини: несправність побутового приладу, надто велике навантаження на одну лінію (наприклад, чайник, мікрохвильовка і бойлер в одній розетці) або проблеми з проводкою.

2. Чи можна ставити автомат більшого номіналу, якщо старий “вибиває”? Категорично ні! Спрацювання автомата — це сигнал про проблему. Потрібно знайти та усунути причину (зменшити навантаження, відремонтувати прилад), а не “маскувати” її потужнішим автоматом.

3. Який термін служби автоматичного вимикача? Більшість виробників вказують термін служби 10-15 років або певну кількість спрацьовувань (наприклад, 10 000). Після цього його характеристики можуть погіршуватися, і пристрій рекомендується замінити.

4. Чи потрібно періодично “перевіряти” автомати? Так, рекомендується раз на рік вручну вимкнути та увімкнути кожен автомат у щитку. Це допомагає запобігти “залипанню” внутрішнього механізму.

💎 Підсумки та висновки

Правильний вибір автоматичного вимикача — це не розкіш, а життєва необхідність для безпеки вашого дому.

• Головний пріоритет — відповідність номіналу автомата перерізу вашого кабелю.
• Для квартири обирайте автомати класу C з відключаючою здатністю 6000А.
• На ввід в будинок чи квартиру встановлюйте двополюсний автомат.
• Для “мокрих” зон (ванна, кухня) та дитячих кімнат обов’язково використовуйте додатковий захист від ураження струмом — ПЗВ або дифавтомат.
• Якщо ви не впевнені у своєму виборі, завжди звертайтеся до кваліфікованого електрика. А знайти надійне та сертифіковане обладнання від провідних виробників ви завжди можете в магазинах LEROY MERLIN.

Економія на безпеці електромережі може призвести до непоправних наслідків. Інвестуйте у спокій та надійність.
